Муниципальное учреждение культуры «Тульская библиотечная система»

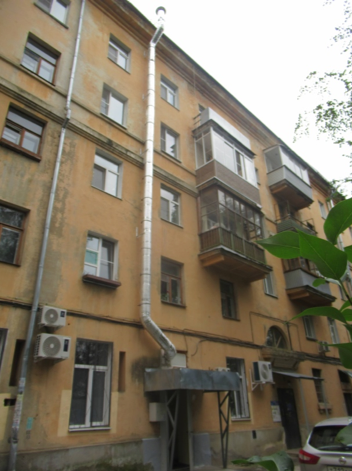

По результатам полевых работ выявлено, что на кровельном пространстве имеется значительное количество мусора и органических элементов, «контруклон» настенного желоба в сторону вытяжного воздуховода (вместо уклона к водосточной воронке и вертикальной водосточной трубе). Данные отклонения влияют на замачивание вытяжного воздуховода сильным потоком атмосферных осадков с кровельной площади ~ 80м2. С большей долей вероятности, течь происходит в месте изгиба и примыкания воздуховода вытяжной вентиляции от карнизной части до ограждающей конструкции, а также в месте деформации фальцевого соединения отвода в районе карниза здания. Дополнительно стоит отметить, что согласно пункту 7.11.15 СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха», воздуховоды, в которых возможно оседание или конденсация влаги или других жидкостей, следует выполнять с уклоном не менее 0,005 в сторону движения воздуха и предусматривать дренирование. Дренирование в вытяжной системе, согласно проекту, шифр №24-18-ОВ 24-18/20-ОВ-1 отсутствует. Все эти факторы в совокупности, привели к образованию большого количества воды в вытяжной системе и воздуховоде, вследствие выпадения атмосферных осадков.
